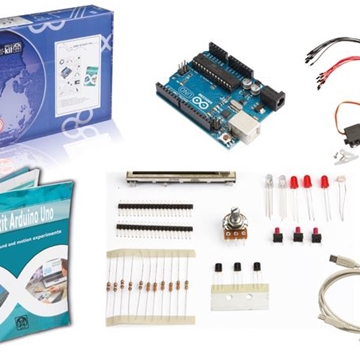

Kit ARDUINO (Made for Arduino)

Sólo disponible en francés! Características placa de pruebas se entrega con módulo Arduino Uno Rev3 experimentos de luz, sonido y movimiento se entrega con amplio manual del usuario (francés) Especificaciones microcontrolador: ATmega328 alimentación: 5V tensión de entrada (recomendada): 7-12V tensión de entrada (límite): 6-20V pins E/S digitales: 14 pins E/S digitales PWM: 6 pins de entrada análogas: 6 corriente DC por pin I/O: 40 mA corriente DC para pin de 3.3 V: 50 mA memoria flash: 32 KB memoria flash Bootloader: 0.5 KB SRAM: 2 KB EEPROM: 1 KB velocidad del reloj : 16 MHz dimensiones: 68.6x53.4 mm

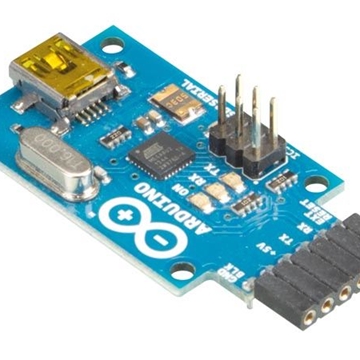

Esta placa convierte una conexión USB en TX y RX de 5 voltios que se puede conectar directamente a Arduino Ethernet o cualquier otra placa con un conector de cable compatible con FTDI. Cuenta con el Atmega8U2 programado como un convertidor de USB a puerto serie, el mismo chip encontrada en el Arduino Uno. El módulo USB Serie tiene una interfaz ISCP, permitiéndole reprogramar el chip cuando se coloca en modo DFU. Las conexiones del conector son compatibles con un conector estándar FTDI (así como los adaptadores de Adafruit y Sparkfun USB-Serie).

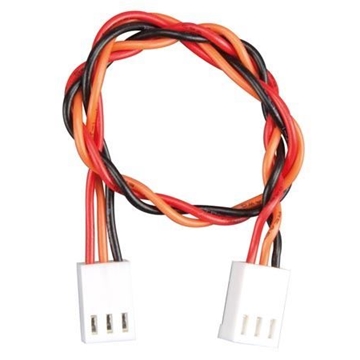

Cables de 20 cm con dos conectores TinkerKit de 3 pines en sus extremos para conectar sus módulos TinkerKit de manera fácil.

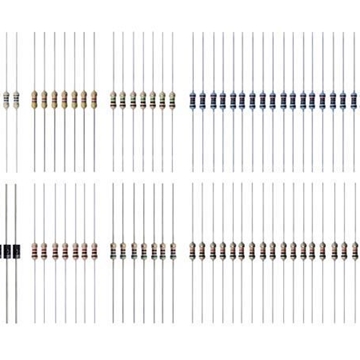

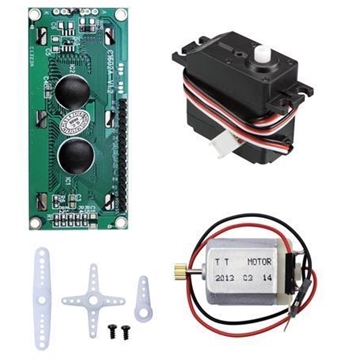

Este kit le guiará a través de los conceptos básicos para utilizar Arduino de manera práctica. Podrá llevar a cabo 15 proyectos diferentes utilizando componentes para controlar el mundo físico con diferentes sensores y actuadores. Una vez que domines estos conocimientos, tendrás una gama de software y circuitos que podrá utilizar para crear algo bello, y hacer sonreír a alguien con lo que inventes. ¡Construya, piratee y comparta! Los diferentes proyectos: - 01 GET TO KNOW YOUR TOOLS: Una introducción a los conceptos que necesitará para utilizar este kit. - 02 SPACESHIP INTERFACE: Diseñar la interfaz del panel de control para su nave espacial. - 03 LOVE-O-METER: Valorar si usted es de sangre caliente. - 04 COLOUR MIXING LAMP: Producir cualquier color con una lámpara que utiliza la luz como una entrada. - 05 MOOD CUE: Informar a la gente de cómo se encuentra. - 06 LIGHT THEREMIN: Crear un instrumento musical que toca moviendo las manos. - 07 KEYBOARD INSTRUMENT: Tocar música y hacer algo de ruido con este teclado. - 08 DIGITAL HOURGLASS: Un reloj de arena que le detiene para que no trabaje demasiado. - 09 MOTORIZED PINWHEEL: Una rueda de color que le hará dar vueltas la cabeza. - 10 ZOETROPE: Crear una animación mecánica que puede reproducirse hacia adelante o hacia atrás. - 11 CRYSTAL BALL: Juego que contestará a todos sus preguntas. - 12 KNOCK LOCK: Tocar la puerta y descifrar el código secreto para abrirla. - 13 TOUCHY-FEEL LAMP: Una lámpara que reacciona cuando la toca. - 14 TWEAK THE ARDUINO LOGO: Controlar el ordenador desde su Arduino. - 15 HACKING BUTTONS: Crear un control maestro para todos los dispositivos! El kit incluye: 1 x libro de proyectos de Arduino (170 páginas); 1 x Arduino UNO rev.3; 1 x cable USB; 1 x breadboard; 1 x base de madera; 1 x conector para pilas de 9 V; 70 x cable de puente sólido; 2 x cable de puente flexible; 6 x fotoresistor; 3 x potenciómetro de ajuste d10 kohm; 10 x botón; 1 x sensor de temperatura; 1 x sensor de inclinación; 1 x LCD (16x2i); 1 x LED (blanco); 1 x LED (RGB); 8 x LED (rojo); 8 x LED (verde); 8 x LED (amarillo); 3 x LED (azul); 1 x motor DC 6/9 V; 1 x servo motor; 1 x piezo; 1 x puente H; 2 x optocoplador; 5 x BC547; 2 x IRF520; 5 x capacitor 100 nF; 3 x capacitor 100 µF; 5 x capacitor 100 pF; 5 x diodo 1N4007; 3 x película transparente (rojo, verde, azul); 1 x tira de pines macho (40x1); 20 x resistencia 220 ohm; 5 x resistencia 560 ohm; 5 x resistencia 1 kohm; 5 x resistencia 4.7 kohm; 10 x resistencia 10 kohm; 5 x resistencia 1 Mohm; 5 x resistencia 10 Mohm.

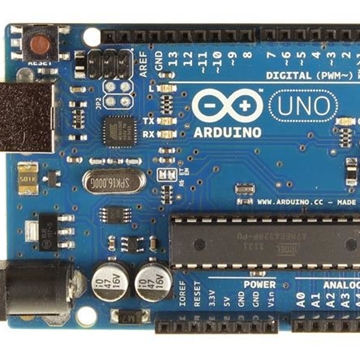

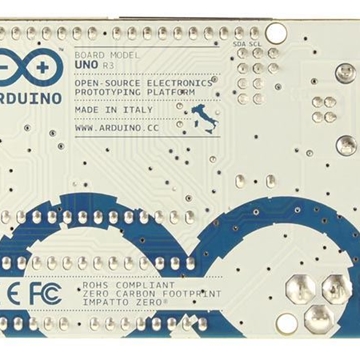

La Arduino Uno es una placa con microcontrolador basada en el ATmega328. Contiene todo lo necesario para el funcionamiento del microcontrolador. Para empezar a utilizar la placa sólo es necesario conectarla a un ordenador con un cable USB o alimentarla con un adaptador AC/DC o una batería. La ARDUINO UNO difiere de anteriores versiones en que no utiliza el chip convertidor serie a USB FTDI, en lugar de ello incorpora un ATmega16U2 programado como convertidor serie a USB. Características entradas/salidas digitales : 14 (6 de estas se pueden utilizar para salidas PWM) entradas analógicas: 6 incluye: oscilador de cristal de 16 MHz, conexión USB, clavija hembra tipo Jack, conector ICSP, botón de reinicialización Especificaciones alimentación: 6-20 V máx. (adaptador no incl.) microcontrolador: ATmega328 entradas/salidas digitales: 14 (6 de estas se pueden utilizar para salidas PWM) corriente DC por pin I/O: 40 mA corriente DC para el pin 3.3V: 50 mA entradas analógicas: 6 flash memory: 32 KB (ATmega328), el bootloader usa 0.5 KB SRAM: 2 kB (ATmega328) EEPROM: 1 kB (ATmega328) velocidad del reloj : 16 MHz

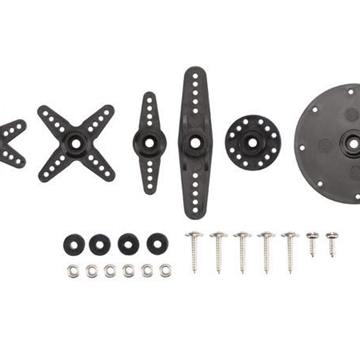

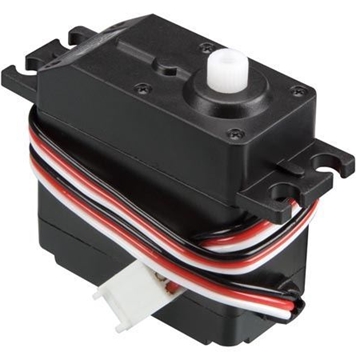

El servomotor digital continuo, con rotación de 360° es un servomotor de alta calidad con un conector estándar TinkeKit de 3 pines que se conecta al Sensor Shield. (Tenga en cuenta que el conector siempre tiene la señal en el pin del medio). Es la mejor opción para añadir elementos de robótica o mecatrónica a tu proyecto. Los servomotores se componen de motores eléctricos mecánicamente conectados a un potenciómetro. El Servomotor es continuo. Por consiguiente, si varía la anchura del impulso, eso se traducirá en la rotación en una dirección u otra. Descripción del módulo: - PWM; - torsión: 5 V (3.30 kg.cm); - velocidad: 5 V 0.17 s/60°; - peso: 44 g; - dimensiones (L x An x Al): 42 x 20.5 x 39.5 mm; - ángulo de rotación: 360°; - tipo de conector: TinkerKit;

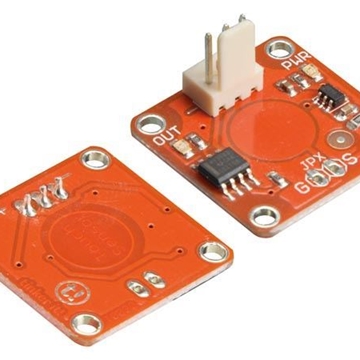

El sensor táctil es sensible al contacto con la piel. Salida: Este módulo produce normalmente 0 V pero cuando se toca 5 V. Si se conecta a una entrada Arduino que utiliza el TinkerKit Shield, el valor será 0 cuando no lo toque y 1023 cuando lo toque. Descripción del módulo: En la parte trasera del módulo está un amplificador de señal, un condensador, un LED verde que indica si el módulo está alimentado correctamente y un LED amarillo cuya luminosidad depende de los valores de salido del módulo. Este dispositivo realiza una calibración automática al activarlo. Por ello, no funcionará si se tocara la superficie durante el encendido. Para reiniciar el módulo, desactívelo y asegúrese de que nadie lo toque al volver a encenderlo. Este módulo es un SENSOR. El conector es una SALIDA que se debe conectar a los conectores de ENTRADA del TinkerKit Shield.

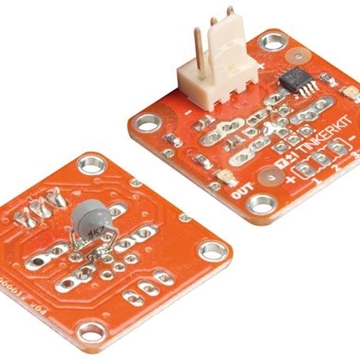

El Termistor es una resistencia cuyo valor varía de forma significativa (más de las resistencias tradicionales) dependiendo de la temperatura. Salida: El valor se acerca a 5 V si la temperatura aumenta. Si la temperatura disminuye, se acerca a 0 V. Si se conecta a una entrada Arduino que utiliza el TinkerKit Shield, los valores variarán entre 0 y 1023. (Observación: el cambio de los valores va a ser muy lento.) Descripción del módulo: Este módulo incluye un termistor, un amplificador de señal, el conector estándar TinkeKit de 3 pines, un LED verde que indica si el módulo está alimentado correctamente y un LED amarillo cuya luminosidad depende de la temperatura. Este módulo es un SENSOR. El conector es una SALIDA que se debe conectar a los conectores de ENTRADA del TinkerKit Shield.

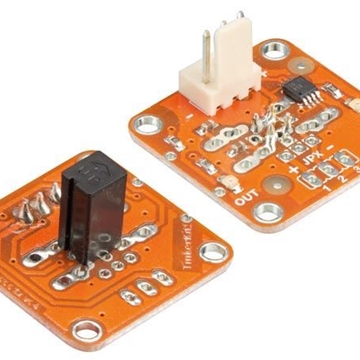

El sensor de inclinación puede detectar cuando está en un ángulo. Salida: Este módulo incluye dos contactos y una pequeña bola de metal. Cuando el sensor está en la posición vertical, la bola de metal une los dos contactos, cerrando así el circuito. Cuando el sensor se inclina, la bola se mueve y el circuito se abre. Cuando el sensor se encuentra en la posición vertical, el modulo produce 5 V, mientras si se vuelca produce 0 V. Si se conecta a una entrada Arduino que utiliza el TinkerKit Shield, el valor será 1023 cuando esté en la posición vertical y 0 cuando lo incline. Descripción del módulo: Este módulo incluye un Tilt Sensor, el conector TinkerKit de 3 pines, un amplificador de señal, un LED verde que indica si el módulo está alimentado correctamente y un LED amarillo que se ilumina cuando se establece la conexión (el sensor está en la posición vertical). Este módulo es un SENSOR. El conector es una SALIDA que se debe conectar a los conectores de ENTRADA del TinkerKit Shield.

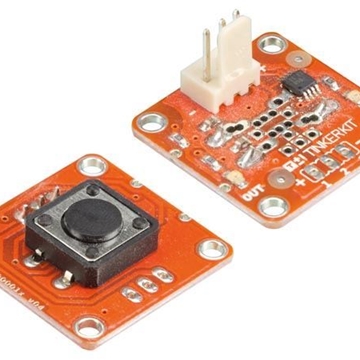

El módulo de botón es el sensor más sencillo que esté disponible. Detecta cuando una persona o un objeto presiona la tapa circular. Salida: Este módulo produce 5 V cuando se pulsa el botón y 0 V cuando se suelta. El circuito se cierre al pulsar el botón. Si se conecta a una entrada de Arduino que usa el TinkerKit Shield, el valor será 1023 cuando pulse el botón y 0 cuando lo suelte. Descripción del módulo: Este módulo incluye un botón de 12mm, el conector estándar TinkeKit de 3 pines, un LED verde que indica si el módulo está alimentado correctamente y un LED amarillo que se ilumina sólo al pulsar el botón. Este módulo es un SENSOR. El conector es una SALIDA que se debe conectar a los conectores de ENTRADA del TinkerKit Shield.

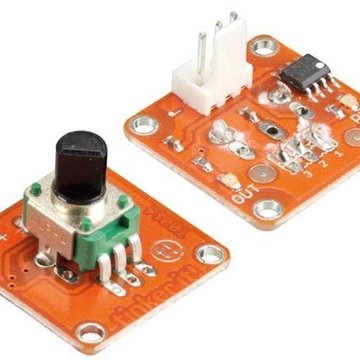

Un potenciómetro es una resistencia que varía su valor. Al girar el botón, puedes variar la tensión de salida del pin central entre 0 y 5 V. Este valor se envía a través del pin central del potenciómetro. Salida: este módulo genera una señal de salida entre 0 y 5 V. Estos valores refieren a la posición del pin central (0 V = completamente hacia la izquierda, 5 V = completamente hacia la derecha). Si el módulo está conectado a una entrada de Arduino que usa el TinkerKit Shield, los valores variarán entre 0 y 1023. Descripción: Este módulo incluye un potenciómetro linear de 4k7 Ohm, un amplificador de señal, un conector estándar TinkeKit de 3 pines, un LED verde que indica si el módulo está alimentado correctamente y un LED amarillo cuya luminosidad depende de la regulación del potenciómetro. Este módulo es un SENSOR. El conector es una SALIDA que se debe conectar a los conectores de ENTRADA del TinkerKit Shield.

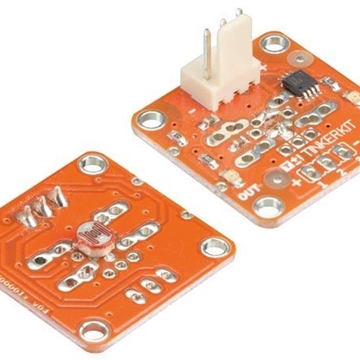

Una fotorresistencia (LDR) es un componente electrónico cuya resistencia varía en función de la luz. El valor de resistencia eléctrica de un LDR disminuye cuando hay luz incidiendo en él.

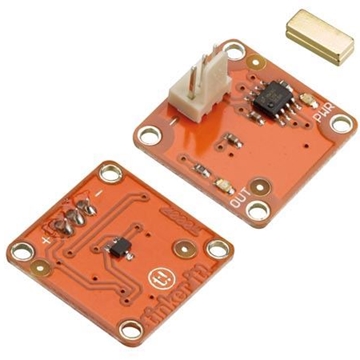

Un sensor Hall crea una tensión relacionada con el campo magnético alrededor de él. Esto se puede utilizar para detectar la distancia de un imán cercano. Los sensores Hall se pueden utilizar también para detectar el campo magnético producido por un cable o una bobina.

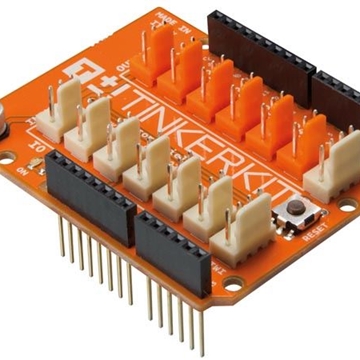

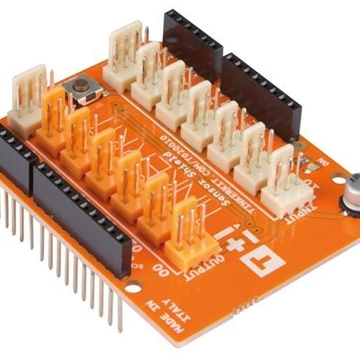

El Sensor Shield v.2 le permite conectar los sensores y actuadores TinkerKit directamente a la placa Arduino, sin el uso de la Breadboard._x000D. Incluye 12 conectores estándar TinkeKit de 3 pines Los 6 conectores, etiquetados de I0 hasta I5, son entradas analógicas. Los 6 conectores, etiquetados de O0 hasta O5, son salidas analógicas, conectadas a las salidas PWM de la placa Arduino (es posible cambiarlas en entradas digitales, en este caso el nivel solo será alto o bajo). Si pone el Shield en una placa Arduino Uno / Duemilanove: - Pin 11 de la Arduino coincidirá con el pin O0 del Shield. - Pin 10 de la Arduino coincidirá con el pin O1 del Shield. - Pin 9 de la Arduino coincidirá con el pin O2 del Shield. - Pin 6 del Arduino coincidirá con el pin O3 del Shield. - Pin 5 del Arduino coincidirá con el pin O4 del Shield. - Pin 3 del Arduino coincidirá con el pin O5 del Shield.  Descripción del módulo: Un LED verde indica que el Shield está alimentado correctamente y un pulsador estándar de 6 mm permite reiniciar la placa. El zócalo de 4 pines TWI permite la comunicación con cualquier dispositivo que soporte el protocolo I2C a través de la biblioteca Wire de la Arduino. El zócalo proporciona los 5V y la Tierra. Tenga en cuenta que en el bus I2C Arduino utiliza la entrada analógica 4 y 5. El uso de la conexión TWI excluye la utilización de las entradas analógicas. El zócalo de 4 pines SERIAL permite la comunicación con otros dispositivos compatibles con la comunicación serial. El zócalo proporciona los 5V y la Tierra para su comodidad. Observación: Si va a enviar o recibir datos hacia o desde un ordenador, la conexión serial no estará disponible. La placa incluye dos agujeros de montaje, en la misma posición de la que hay en la placa Arduino. Un tercer agujero permite ver el LED conectado al pin 13 de la placa Arduino.

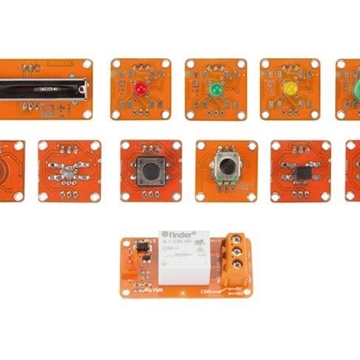

El kit básico es un paquete con varios módulos TinkerKit que permite realizar entornos interactivos e interfaces sin el uso del soldador o la Breadboard. El kit básico incluye un Sensor Shield V.2, 7, diferentes sensores, 5 actuadores y varios cables. Incluye: - Sensor Shield V.2 x 1 - Módulo de botón x 1 - Módulo LDR x 1 - Módulo de inclinación x 1 - Módulo térmico x 1 - Módulo de potenciómetro giratorio x 1 - Módulo de potenciómetro lineal x 1 - Módulo Sensor Táctil x 1 - Módulo de Relé x 1 - Módulo de LED verde de 5 mm x 1 - Módulo de LED amarillo de 5 mm x 1 - Módulo de LED rojo de 5 mm x 1 - Módulo de LED verde de 10 mm x 1 - cables de 20 cm x 4 - cables de 50 cm x 2 - cables de 100 cm x 1

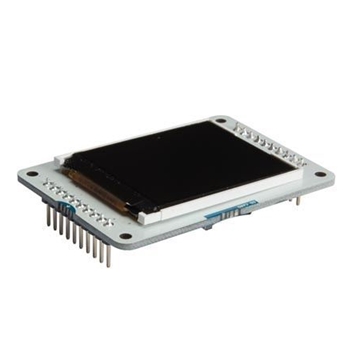

La pantalla TFT retroiluminada de 1,77 "tiene dispone de 168×128 pixeles con una resolución de 18 bits por pixel. Hay una ranura para tarjetas microSD en la parte trasera para almacenar imágenes que se visualizarán en la pantalla. Los conectores están diseñados para colocarse en la Arduino Esplora, pero el módulo es compatible con cualquier placa Arduino basada en la arquitectura AVR (Uno, Leonardo, etc.).

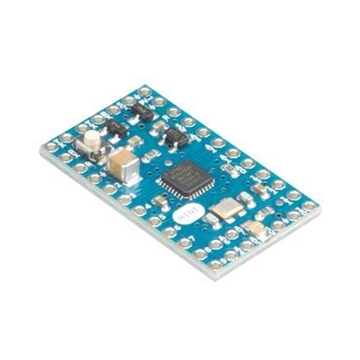

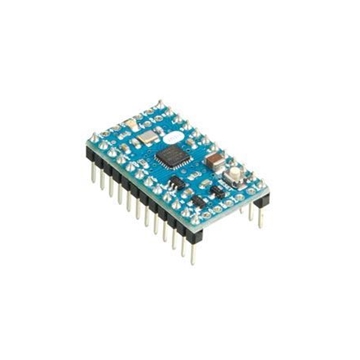

Arduino Mini es una pequeña placa de desarrollo diseñada para su uso en Breadboards cuando el espacio es primordial. La versión 05 utiliza otro encapsulado para el ATmega328, lo que permite que todos los componentes estén en la parte superior de la placa. También está equipada con un botón de reinicio. La versión 05 lleva la misma disposición de pines que la versión 04. Características adicionales de la versión 05: - nuevo diseño PCB & Layout - botón de reinicio en la placa La Arduino Mini lleva 14 pines de entrada/salida digitales (de los cuales 6 pueden ser utilizados como salidas PWM), 8 entradas analógicas y un oscilador de 16 MHz. Se puede programar con el adaptador USB-Serial o con cualquier otro adaptador de USB o RS232 a serial TTL.

Arduino Mini es una pequeña placa de desarrollo diseñada para su uso en Breadboards cuando el espacio es primordial. La versión 05 utiliza otro encapsulado para el ATmega328, lo que permite que todos los componentes estén en la parte superior de la placa. También está equipada con un botón de reinicio. La versión 05 lleva la misma disposición de pines que la versión 04. Características adicionales de la versión 05: - nuevo diseño PCB & Layout - botón de reinicio en la placa La Arduino Mini lleva 14 pines de entrada/salida digitales (de los cuales 6 pueden ser utilizados como salidas PWM), 8 entradas analógicas y un oscilador de 16 MHz. Se puede programar con el adaptador USB-Serial o con cualquier otro adaptador de USB o RS232 a serial TTL.
